產品描述

一、概 述

G/Y5-51 型鍋爐送/引風機適用于火力發電廠中 2t/h-670t/h 蒸 氣鍋爐的送引風機系統,亦可滿足流化床爐高壓頭性能參數之需 求,該系列風機也可用于除塵、礦井通風及一般通風系統。

送風機輸送的介質為空氣,引風機輸送的介質為煙氣或含雜質顆粒之氣體。含雜質濃度小于 200 mg/m3。時可用四年以上,如含雜質大也使用,但使用壽命相 對縮短,送引風機最高使用溫度不得超 250℃。

二、形 式

1.該風機分為 A 式為電機直聯傳動,D 式即懸臂式單進氣結構,F 式為雙支承單進氣結構。

2.送、引風機通常制成單吸型式。機號№8D~29.5D 共 20 個規格。機號№8F~31.5F 共 21 個規 格。

3.每種風機又可制成左旋或右旋兩種型式,從電機一端正視,凡葉輪按順時針方向旋轉者均稱 為右旋風機,以“右”表示,反之,稱為左旋風機,以“左”表示。風機的出風口位置,以機殼的出口角度表示。傳動方式為 D 式,即懸臂結構,電機與風機連接采用彈性聯軸器直聯傳動。 產品全稱舉例如下: G5-51№18D 右 45°。Y5-51№18F 左 45°/135°其中,G、Y 分別表示鍋爐送風機與鍋爐引風機,5 為最高效率點的壓力系數 10 倍化整,51 為 比轉數,№18 表示葉輪直徑為 18000mm,出風口 45°/進風口 135°。

三、結 構

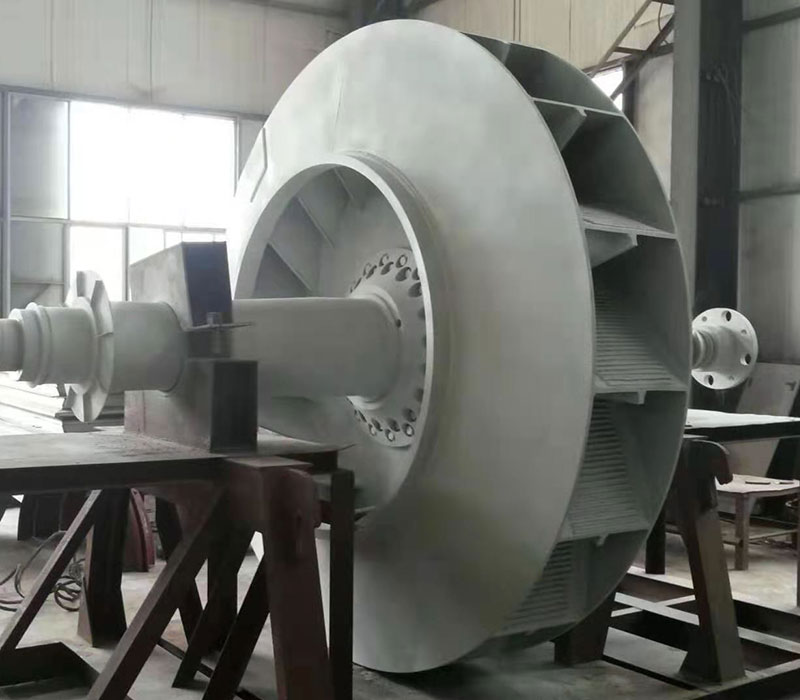

A 式風機由葉輪、機殼及進風口和電動機組成。并具有完整底座,底座下可放置減振器。

1.葉輪均為單板式葉片,5 種后向,3 種前向葉片,葉輪經過靜動平衡校正,因而運轉平穩安全可靠。

2.機殼與電動機底座連接一體,機殼設有加強筋有很好的剛性,適合高轉速運行。

3.進風口采用沖壓成形,有較好的流線形,使氣體順利進入葉輪。

D/F 式風機結構特點:

機號 轉速(r/min) 序號 全壓(Pa) 流量(m3/h) 內效率(%) 內功率(kW) 電動機
型號 功率kW
14D 960 1 3388 65100 73 45 Y315S-6380V 75
2 3387 42900 79 51
3 3268 50700 82 56
4 3149 58500 84 61 Y315M1-6380V 90
5 2911 66200 82 65
6 2674 74200 79 70
7 2377 82100 74 73
15D 1450 1 8873 65100 73 220 Y355-4 315
2 8872 79700 79 249
3 8559 94200 82 273
4 8249 109000 84 297 Y400-4 355
5 7625 123000 82 318
6 7004 138000 79 340 400
7 6226 152000 74 355
15D 960 1 3890 43100 73 64 Y315M1-6380V 90
2 3889 52800 79 72
3 3752 62400 82 79 110
4 3616 72200 84 86 Y315M2-6380V
5 3342 81400 82 92
6 3070 91400 79 99 Y315M3-6380V 132
7 2729 101000 74 103
15D 730 1 2250 32800 73 28.1 Y280M-8380V 45
2 2249 40200 79 31.8
3 2170 47500 82 34.9
4 2091 54900 84 38
5 1932 61900 82 40.5 315S-8380V 55
6 1775 69500 79 43.4
7 1578 76800 74 45.5
16D 1450 1 10095 79100 73 304 Y400-4 450
2 10094 96700 79 343
3 9738 11400 82 376
4 9385 132000 84 410
5 8676 149000 82 438 560
6 7969 167000 79 468
7 7083 185000 74 492
